اتصالات جوشی مانیسمان بدون درز

کاربرد اتصالات جوشی مانیسمان

اتصالات مانیسمان به دلیل ساختار بدون درز و مقاومت بالای خود در برابر فشار، دما و خوردگی، در صنایع مختلف و کاربرد های خاص به کار می‌ روند.

این اتصالات به‌ ویژه در صنایع نفت و گاز برای انتقال سیالات با فشار بالا، در پتروشیمی برای پردازش و انتقال مواد شیمیایی، و در نیروگاه‌ ها برای سیستم‌ های بخار و انتقال انرژی استفاده می‌ شوند. همچنین، در پروژه‌ های آبرسانی و فاضلاب، و در ساخت و ساز صنعتی، اتصالات مانیسمان به دلیل دوام و استحکام آن ها نقش حیاتی ایفا می‌ کنند.

در نهایت، این اتصالات در صنایع خودرو سازی و نظامی، و همچنین پروژه‌ های تحقیقاتی و تجهیزات آزمایشگاهی نیز کاربرد دارند، جایی که نیاز به مقاومت و عملکرد قابل اعتماد ضروری است.

اتصالات جوشی مانیسمان چه ویژگی‌هایی دارند؟

اتصالات مانیسمان، به‌عنوان یکی از اجزای کلیدی در سیستم‌های لوله‌ کشی صنعتی، به‌دلیل ساختار بدون درز خود، از مقاومت بالا در برابر فشار و دما برخوردارند. این اتصالات فلزی از فولاد کربنی یا استنلس استیل ساخته می‌شوند و به‌دلیل عدم وجود درز جوش، خطر نشت سیالات را به حداقل می‌رسانند. سطح داخلی صاف و یکنواخت آن‌ها باعث کاهش افت فشار و افزایش بهره‌وری سیستم می‌شود. همچنین، این اتصالات در برابر خوردگی و سایش مقاوم هستند و در محیط‌های خورنده نیز عملکرد مطلوبی دارند. از دیگر ویژگی‌های آن‌ها می‌توان به طول عمر بالا و نیاز کم به تعمیر و نگهداری اشاره کرد.

روش ساخت اتصالات مانیسمان

فرآیند تولید اتصالات مانیسمان شامل مراحل زیر است:

1. برشکاری شمش فولادی: شمش‌های فولادی به طول‌ های مورد نیاز برش داده می‌شوند.
2. گرمادهی: شمش‌ها در کوره‌ های قوسی تا دمای مشخصی حرارت داده می‌شوند تا برای فرآیندهای بعدی آماده شوند.
3. شلیک سمبه: با استفاده از سمبه، سوراخی در مرکز شمش ایجاد می‌شود تا شکل اولیه لوله به‌دست آید.
4. کشش و تاب‌گیری: لوله‌های اولیه تحت کشش قرار می‌گیرند تا به قطر و ضخامت مورد نظر برسند و تاب‌گیری شوند.
5. خنک‌کاری و برش: لوله‌ها خنک شده و به طول‌ های مشخص برش داده می‌شوند.
6. تمیزکاری و اسیدشویی: سطح داخلی و خارجی لوله‌ها تمیز شده و با اسید شسته می‌شوند تا هرگونه آلودگی و اکسیداسیون از بین برود.
7. کونیک و ماشین‌کاری: انتهای لوله‌ها به ‌صورت کونیک شکل داده شده و ماشین‌کاری می‌شوند تا برای جوشکاری آماده شوند.
8. پولیش و رنگ‌آمیزی: سطح لوله‌ها پولیش شده و با رنگ‌های مقاوم در برابر خوردگی پوشش داده می‌شوند.
9. بسته‌بندی: در نهایت، لوله‌ها بسته ‌بندی شده و برای ارسال آماده می‌شوند.

کاربردهای اتصالات جوشی مانیسمان

اتصالات جوشی مانیسمان بدون درز به دلیل ساختار بدون درز (seamless) و استحکام مکانیکی بالا، در بسیاری از پروژه‌های حساس صنعتی و ساختمانی جایگاه ویژه‌ای دارند. این اتصالات به‌طور خاص در سیستم‌هایی استفاده می‌شوند که فشار، دما و خوردگی بالا وجود دارد و به همین دلیل نقش کلیدی در ایمنی و طول عمر تجهیزات ایفا می‌کنند. از پروژه‌های عظیم نفت و گاز گرفته تا صنایع غذایی و دارویی، اتصالات مانیسمان بخشی جدانشدنی از زیرساخت‌های پایپینگ هستند.

کاربردهای رایج اتصالات جوشی مانیسمان:

• انتقال نفت، گاز و بخار در خطوط پالایشگاه‌ها و پتروشیمی
• خطوط انتقال آب تحت فشار و سیستم‌های گرمایش مرکزی
• نیروگاه‌های بخار، سیکل ترکیبی و برق‌آبی
• خطوط لوله صنعتی در کارخانجات فولاد، سیمان و شیمیایی
• سامانه‌های بهداشتی و استریل در صنایع غذایی و دارویی

مزایای اتصالات مانیسمان

اتصالات مانیسمان به‌دلیل روش تولید خاص خود که بدون استفاده از جوش یا درز انجام می‌شود، از لحاظ کیفی بسیار قابل اعتماد هستند. این ویژگی‌ها باعث می‌شود عمر مفید سیستم لوله‌ کشی افزایش یافته و هزینه‌های نگهداری به‌شدت کاهش یابد. همچنین تحمل بالای این اتصالات در برابر فشارهای مکانیکی و شیمیایی، انتخاب آن‌ها را در محیط‌های صنعتی اجتناب‌ناپذیر کرده است.

مزایای اصلی اتصالات مانیسمان:

• عدم وجود درز و جوش: کاهش احتمال نشتی و افزایش مقاومت مکانیکی
• تحمل دمای بالا و فشار قوی در طولانی‌مدت
• مقاومت عالی در برابر خوردگی و مواد شیمیایی
• مناسب برای خطوط لوله با حساسیت بالا به بهداشت یا ایمنی
• نصب ساده‌تر در پروژه‌های صنعتی نسبت به برخی اتصالات درزدار

نکات مهم هنگام خرید اتصالات مانیسمان

خرید اتصالات مانیسمان باید با دقت انجام شود، زیرا انتخاب نادرست می‌تواند باعث بروز مشکلات عملکردی یا حتی خسارات مالی در پروژه‌های حساس شود. توجه به استاندارد تولید، کیفیت متریال، سازنده معتبر و قیمت متناسب با کیفیت از مهم‌ترین نکات هنگام خرید این محصولات است.

مواردی که هنگام خرید اتصالات مانیسمان باید بررسی کنید:

• بررسی اصالت کالا و دارا بودن استانداردهایی نظیر ASTM، ASME و DIN
• انتخاب سایز و ضخامت متناسب با فشار کاری سیستم
• کیفیت سطح داخلی و خارجی (بدون ترک، زنگ‌زدگی یا ناصافی)
• برندهای معتبر مانند Benkan، TPCO، Erne Fittings و Sumitomo
• تناسب قیمت با کیفیت؛ قیمت پایین ممکن است نشانه کیفیت پایین یا تقلبی بودن باشد
• خدمات پس از فروش و گارانتی محصولات از سوی فروشنده یا تولیدکننده

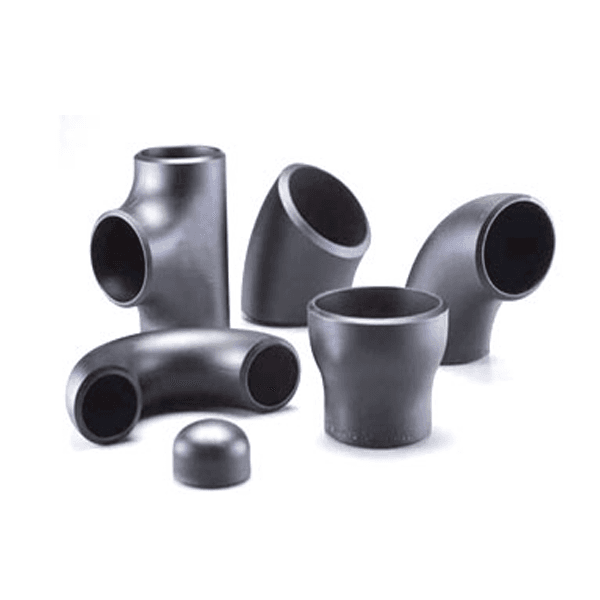

انواع اتصالات جوشی مانیسمان

• زانو مانیسمان

زانو مانیسمان (Seamless Elbow) یکی از اتصالات لوله‌ ای مانیسمان است که به شکل خمیده تولید می‌ شود و برای تغییر جهت جریان سیال در سیستم‌های لوله‌ کشی استفاده می‌ گردد. این قطعه از فولاد بدون درز (مانیسمان) ساخته می‌ شود و به دلیل عدم وجود درز جوش، مقاومت بالایی در برابر فشار و خوردگی دارد.

انواع زانوهای اتصالات جوشی مانیسمان

1. زانو ۹۰ درجه (90° Elbow):  استفاده برای تغییر جهت جریان به زاویه 90 درجه  .
2. زانو ۴۵ درجه (45° Elbow): برای تغییر جهت جریان به زاویه 45 درجه کاربرد دارد.
3. زانو ۱۸۰ درجه (180° Elbow): در تغییر مسیر جریان به 180 درجه (برگشت جریان) استفاده می‌شود.

زانو های مانیسمان به عنوان یک قطعه حیاتی در سیستم‌ های لوله‌ کشی، نقش مهمی در حفظ عملکرد و ایمنی سیستم دارند.

• سه راه مانیسمان

سه‌راه مانیسمان (Seamless Tee) یکی از انواع اتصالات لوله‌ ای بدون درز است که به شکل حرف "T" تولید می‌ شود. این قطعه برای ایجاد انشعاب در سیستم‌ های لوله‌ کشی استفاده می‌ شود، به طوری که یک لوله اصلی به دو مسیر جداگانه تقیم می‌ شود.

انواع سه‌ راه مانیسمان

سه‌ راه برابر (Equal Tee)

سه‌ راه کاهنده (Reducing Tee)

کاربرد ها:

1. صنایع نفت و گاز: برای توزیع یا انشعاب جریان نفت، گاز یا سیالات دیگر در خطوط لوله فشار قوی.
2. پتروشیمی: در فرایند های شیمیایی و تولید محصولات پتروشیمی برای توزیع مواد خام یا محصولات نهایی.
3. سیستم‌ های آب رسانی و فاضلاب: برای انشعاب جریان آب و فاضلاب در ساختمان‌ ها و تاسیسات صنعتی.
4. نیروگاه‌ ها و صنایع انرژی: در سیستم‌ های انتقال بخار، گاز و دیگر سیالات در فرآیند های انرژی.

سه‌ راه‌ های مانیسمان به دلیل کیفیت بالا و عملکرد قابل اعتماد، انتخاب مناسبی برای کاربرد های صنعتی هستند که نیاز به انشعاب سیالات در شرایط فشار و دمای مختلف دارند.

• تبدیل صاف مانیسمان

تبدیل صاف مانیسمان (Seamless Concentric Reducer) یکی از انواع اتصالات لوله‌ای بدون درز است که برای اتصال دو لوله با قطر های مختلف به یک دیگر استفاده می‌ شود. این قطعه به شکل مخروطی است و قطر آن به تدریج از یک سر به سر دیگر کاهش می‌یابد.

انواع تبدیل مانیسمان

تبدیل صاف (Concentric Reducer):

 در این نوع، محور مرکزی دو سر لوله در یک خط قرار دارند و کاهش قطر به صورت یک نواخت از مرکز انجام می‌ شود. این نوع تبدیل بیشتر در سیستم‌ های افقی استفاده می‌ شود.

تبدیل غیر هم‌مرکز (Eccentric Reducer):

در این نوع، محور مرکزی دو سر لوله هم‌ راستا نیستند. این نوع تبدیل برای جلوگیری از جمع شدن مایعات در سیستم‌ های لوله‌ کشی که حاوی گاز و مایعات هستند، استفاده می‌ شود.

تبدیل صاف مانیسمان به دلیل کارایی بالا و مقاومت در برابر شرایط سخت محیطی، انتخاب مناسبی برای استفاده در صنایع مختلف است.

تبدیل کج مانیسمان

تبدیل کج مانیسمان، که به عنوان تبدیل غیر هم‌ مرکز مانیسمان (Eccentric Reducer) نیز شناخته می‌ شود، یکی از انواع اتصالات لوله‌ ای بدون درز است. این قطعه برای اتصال دو لوله با قطر های متفاوت به کار می‌ رود، اما بر خلاف تبدیل صاف (Concentric Reducer)، محور مرکزی دو سر لوله هم‌ راستا نیست.

تبدیل کج مانیسمان به دلیل ویژگی‌ های منحصر به فرد و کاربرد های گسترده‌ اش، انتخابی مطلوب برای پروژه‌ های صنعتی است که نیاز به مدیریت جریان سیالات با ویژگی‌ های خاص دارند.

• کپ مانیسمان

کپ مانیسمان (Seamless Cap) یکی از انواع اتصالات لوله‌ ای بدون درز است که برای مسدود کردن انتهای لوله‌ ها استفاده می‌ شود. این قطعه به شکل کلاهک یا درپوش تولید می‌ شود و به منظور جلوگیری از نشت یا حفاظت از سیستم لوله‌ کشی در مقابل ورود مواد خارجی به کار می‌ رود.

کپ‌ های مانیسمان به دلیل ساختار بدون درز خود، مقاومت بالایی در برابر فشار و خوردگی دارند و به همین دلیل در صنایع مختلفی مورد استفاده قرار می‌ گیرند. همچنین به دلیل قابلیت‌ های بالا و تطبیق‌ پذیری با شرایط مختلف، انتخاب مناسبی برای کاربرد های صنعتی هستند. این اتصالات نقش مهمی در ایمنی و کارایی سیستم‌های لوله‌ کشی ایفا می‌ کنند.

• بوشن مانیسمان

بوشن مانیسمان (Seamless Coupling) یکی از اتصالات جوشی مانیسمان لوله‌ ای بدون درز است که برای اتصال دو لوله یا قطعه لوله به یک دیگر استفاده می‌ شود. این قطعه به شکل استوانه‌ ای و با ضخامت یکنواخت ساخته می‌ شود و به دلیل عدم وجود درز جوش، دارای استحکام و مقاومت بالایی در برابر فشار و خوردگی است.

انواع بوشن مانیسمان

1. بوشن کوتاه (Half Coupling): استفاده این نوع بوشن برای اتصال به یک طرف لوله است و به لوله دیگر جوش داده یا به صورت دنده‌ای متصل می‌شود.
2. بوشن کامل (Full Coupling):معمولاً هر دو طرف آن به لوله‌ ها جوش داده می‌ شود یا با استفاده از رزوه متصل می‌شود این نوع بوشن برای اتصال کامل دو لوله به کار رفته  .

بوشن‌ های مانیسمان به دلیل ویژگی‌ های فنی و ساختاری خود، انتخابی عالی برای پروژه‌های صنعتی هستند که نیاز به اتصالات قوی و مطمئن دارند.

مقایسه اتصالات درز دار و اتصالات جوشی مانیسمان بدون درز

هر کدام از این لوله ها دارای مزایا و معایب خاصی هستند که تصمیم شما بین این دو باید به شرایط پروژه و نیاز خودتان بستگی داشته باشد.

اتصالات جوشی مانیسمان بدون درز، ساختار یکپارچه و بدون درز دارند که باعث مقاومت و استحکام بالا در برابر فشار می شود و به همین علت در صنایع حساسی مانند نفت و گاز و پتروشیمی کاربرد دارن.

از طرفی هم هزینه کمتر و استفاده در کاربرد های عمومی تر اتصالات درز دار را برای شرایط عمومی و فشار و دمای متوسط مناسب تر هستند. البته از معایب این لوله ها باید به این مورد اشاره کرد که ممکن است دچار مشکلاتی مانند نشت یا ضعف در ساختار شود.

بنابراین، انتخاب مناسب‌ترین نوع اتصال باید بر اساس نیازهای فنی، شرایط محیطی و بودجه پروژه انجام شود.

روش‌ های نصب و نگهداری اتصالات جوشی مانیسمان بدون درز

برای بهره برداری بهینه از اتصالات جوشی مانیسمان، رعایت نکات مربوط به نصب و نگهداری آ ها ضروری است. فرآیند جوشکاری این اتصالات باید با دقت انجام شود تا از بروز مشکلاتی مانند نشت یا ضعف در نقطه جوش جلوگیری شود. همچنین، نظارت منظم بر شرایط اتصالات و انجام بازرسی‌ های دوره‌ ای به حفظ کارایی و دوام آن‌ ها کمک می‌ کند. به کارگیری تجهیزات مناسب و تکنیک

های صحیح جوشکاری، کیفیت نهایی اتصال را تضمین می‌ کند.

اتصالات جوشی مانیسمان بدون درز به دلیل ساختار بدون درز خود، مزایای فراوانی ارائه می‌ دهند. این نوع اتصالات به علت نداشتن درز، کاهش احتمال نشت و ضعف در نقاط اتصال را تضمین می‌ کنند.

 از دیگر مزایای آن‌ ها می‌ توان به مقاومت بالا در برابر فشار های داخلی و خارجی و همچنین عمر طولانی اشاره کرد.

 این ویژگی‌ ها باعث می‌ شود که اتصالات جوشی مانیسمان گزینه‌ ای مناسب برای کاربرد هایی مانند خطوط لوله نفت و گاز، سیستم‌ های آب رسانی و تأسیسات صنعتی باشد.

جدول سایز اتصالات مانیسمان

جدول سایز اتصالات جوشی مانیسمان به طور کلی شامل اندازه‌ های مختلف لوله‌ ها و اتصالات مرتبط به آن‌ ها می‌شود. این اندازه‌ ها معمولاً بر اساس استاندارد های مختلفی مانند ASTM و API تعیین می‌شوند. در جدول زیر، سایز های رایج لوله‌ های مانیسمان برای اتصالات مختلف مانند زانو، سه‌ راهی، تبدیل و غیره آورده شده است.

توضیحات:

• سایز لوله: اندازه لوله‌ ها به اینچ است و معمولاً از 1/2 اینچ تا 24 اینچ متغیر می باشد.
• قطر خارجی: اندازه قطر خارجی این لوله‌ ها بر حسب میلی‌ متر است.
• ضخامت دیواره: ضخامت دیواره لوله‌ ها که بر حسب میلی‌ متر و به نوع رده و فشار کاری بستگی دارد.
• طول: طول اتصالات بسته به نوع و کاربرد متفاوت است و معمولاً بر اساس طراحی و نیاز پروژه مشخص می‌ شود.

قیمت اتصالات مانیسمان

در تولید اتصالات لوله‌ای، یکی از عواملی که تاثیر زیادی بر قیمت اتصالات مانیسمان نهایی دارد، نوع مواد اولیه و روش ساخت است. اتصالات درزدار و مانیسمان دو مدل رایج هستند که از نظر قیمت و فرایند تولید تفاوت‌های زیادی با هم دارند.

اتصالات درزدار به این صورت تولید می‌شوند که ابتدا لوله‌ها به شکل ساده ساخته می‌شوند و سپس در مرحله‌ای جوش داده می‌شوند. این روش تولید ساده‌تر است و چون از مواد ارزان‌تری استفاده می‌شود، قیمت اتصالات مانیسمان تمام‌شده اتصالات درزدار معمولاً پایین‌تر است. این اتصالات برای پروژه‌هایی که فشار کم‌تری دارند یا محدودیت بودجه وجود دارد، گزینه مناسبی هستند.

اما اتصالات مانیسمان به طور متفاوتی ساخته می‌شوند. در این نوع اتصالات، لوله‌ها بدون استفاده از جوش، با کشش و فشار شکل می‌گیرند. این فرآیند پیچیده‌تر است و نیاز به مواد با کیفیت بالاتری دارد، به همین دلیل قیمت اتصالات مانیسمان از اتصالات درزدار بیشتر است. این نوع اتصالات معمولاً برای شرایطی که فشار و استحکام بالاتر لازم است، انتخاب بهتری هستند.

در نهایت، انتخاب بین اتصالات مانیسمان و درزدار بستگی به نیاز خاص پروژه و بودجه در دسترس دارد. اگر اولویت پروژه مقاومت و استحکام باشد، اتصالات مانیسمان بهتر جواب می‌دهند، اما برای پروژه‌هایی که فشار و تنش کمتری دارند، اتصالات درزدار می‌توانند انتخاب اقتصادی‌تری باشند.

سوالات متداول:

اتصالات جوشی مانیسمان چیست و چه کاربردی دارد؟

مانیسمان جزو اتصالاتی است که بدون درز تولید می شود. این قابلیت باعث دوام بالای لوله و جلوگیری از نشتی در طول زمان می شود. مقاومت بالا در برابر فشار و دما این لوله را مناسب استفاده در صنایع نفت، گاز و پتروشیمی کرده است.

چگونه می‌توان اتصالات مانیسمان را از اتصالات درزدار تشخیص داد؟

تشخیص لوله های بدون درز مانیسمان با لمس قابل انجام است. بدین صورت که سطح لوله باید کاملا صیقلی و صاف باشد و هیچگونه درزی در آن نباشد. البته گاه یلوله های درز مخفی به اسم لوله مانیسمان به فروش می روند که باید مواظب این کلاه برداری ها باشید.

تفاوت اتصالات جوشی مانیسمان با اتصالات رزوه‌ای چیست؟

اتصالات رزوه ای توسط رزوه به هم پیچیده می شوند که این عمل ممکن است در طولانی مدت باعث خرابی و نشتی لوله شود. اما لوله مانیسمان، بدون درز است و امکان چنین اتفاقاتی در آن بسیار کمتر است.
